产品详情

广东日成研发、生产、销售多款不同的点胶机、灌胶机、喷胶机,重复定位精度高,出胶量精准,可搭配各个品牌的胶阀,适用各种粘度的胶水、流体,可按照客户的要求,量身定制,满足不同客户的不同需求,报价、试样等可直接联系业务经理:18925786230,微信同号。
我厂位于广东省东莞市厚街镇下汴富民路12号万卓●国际智造港,欢迎来厂参观考察。

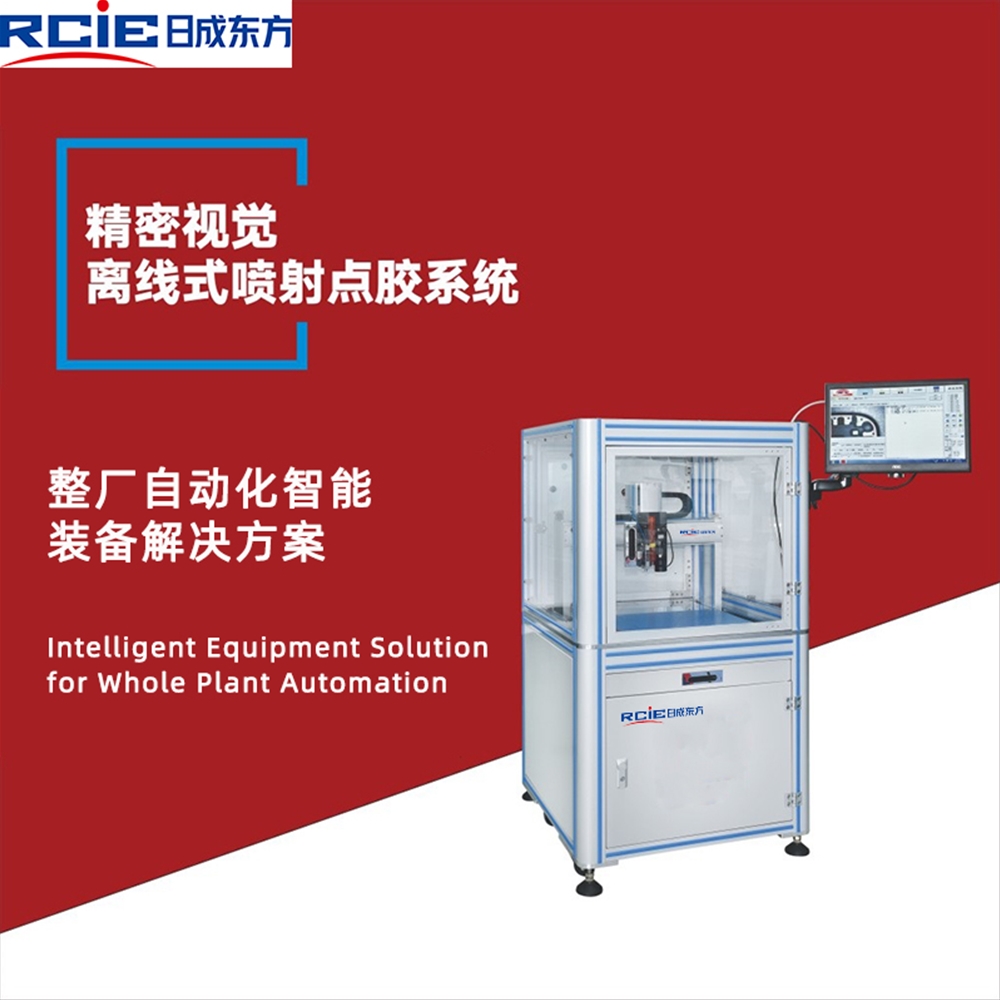

精密视觉离线式喷射点胶系统:

落地式龙门离线喷胶,工作区域内产品任意摆放,视觉精确定位喷胶,搭载高精度压电喷射点胶阀,实现对不同粘度流体的精确定量。维护简单,清洗方便、应用广泛、操作灵活、运行稳定、重复精度高。

特点及优势:

1.视觉定位系统精确定位离线式喷胶

2.有效工作区域内产品任意摆放

3.精密压电喷射点胶阀精确定量喷胶

4.连续操作频率500Hz,瞬间频率可达1200Hz

5.喷射胶点重复精度可达99%

6.最小点直径0.15mm

7.无Z轴运动,生产效率高

8.可接真空压力罐上胶


技术参数:
型号
RCL-441-5020W
RCL-441-5020S
工作行程(X/Y/Z)

400*400*100mm(行程可选)

最大移动速度

500mm/s

Z轴负载
5kg
平台负载
10kg
驱动方式
闭环步进马达+同步带
伺服马达+滚珠丝杆
控制方式
手持式教导器
电脑控制,Windows操作系统
程序储存
999组
定位方式
CCD视觉系统定位(可选)
对针方式
视频对针系统(可选配)
视觉点胶系统针头校正
激光测高
可选配
重复精度
±0.1mm
±0.02mm
点胶精度

99%(相同压力及温度条件下)

最大点胶频率

500Hz(瞬间最高频率1200Hz)

阀体最大驱动电压

100V

进料口/出料口

鲁尔接头

供料方式

30CC/50CC/压力罐上胶(均可)

输入电压

AC220V/50HZ

输入气源

0.2mpa

适用物料类型

水、油脂、UV胶、红胶、油墨、磁液、硅胶、环氧树脂等

适用物料粘度

0-120000cps

标准项目:

离线式龙门点胶设备

精密压电喷射点胶阀RCIE-5020/5020C

压电阀控制器RCIE-6000A/6000B


选配项目:

任意点胶阀、喷嘴加热 、工件加热、增压系统、不间断电源、胶水预热装置、压力罐上胶装置(1-15L可选)
